儀表維修過程中，通常會涉及儀表或控制系統接線的檢查，以此確定回路(lu)連接的正確性，有時會出(chu)現找(zhao)不到(dao)接線圖的情況，當出(chu)現這(zhe)類問題時，可采用以下方法(fa)解決問題：

    第一：

    沒有(you)接(jie)線圖如(ru)何(he)快速查找故障回(hui)路位置

    首先，在(zai) DCS 畫面上(shang)調出要查找的(de)儀表位號(hao)，打開位號(hao)信(xin)(xin)息面板(ban)，在(zai)詳(xiang)細(xi)信(xin)(xin)息上(shang)查看具體的(de)域號(hao)、控制器號(hao)、通道號(hao)等信(xin)(xin)息。

    緊接著(zhu)，按查(cha)到的位號(hao)通(tong)道信息，查(cha)找對應的機柜號(hao)及控制(zhi)模塊(kuai)(kuai)號(hao)，再按模塊(kuai)(kuai)通(tong)信電纜(lan)號(hao)查(cha)找具體控制(zhi)機柜的通(tong)道號(hao)及端子(zi)號(hao)。

    最后，根據通(tong)信電纜號查找到的(de)(de)(de)具(ju)體端子號，與 DCS 畫(hua)面上所查找的(de)(de)(de)儀表位(wei)(wei)號信息進行(xing)對比(bi)，并(bing)核實(shi)通(tong)道位(wei)(wei)號是否一致，即(ji)可快(kuai)速確定需(xu)要查找故障回路的(de)(de)(de)相關位(wei)(wei)置及接(jie)線。

    第二：

    信號源回路查線法

    一(yi)般來說(shuo)，用萬用表查線要(yao)一(yi)根一(yi)根線地依(yi)次檢查，有時還要(yao)拆下導線一(yi)端才能檢查。

  ;  而使用信號(hao)源回路查(cha)線方法，在(zai)儀表或控(kong)(kong)制(zhi)系統電源切斷后，不(bu)用拆除接線就可(ke)檢查(cha)儀表及控(kong)(kong)制(zhi)回路接線是否正確(que)。

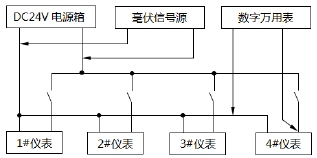

    檢(jian)查儀(yi)表供電回路接線(xian)如圖所示(shi)。

    切斷24V 電(dian)源箱的(de)供電(dian)，把24V電(dian)源輸(shu)出(chu)母線定為(wei)起點接(jie)入毫伏(fu)電(dian)壓信(xin)號(hao)，用(yong)數字萬用(yong)表(biao)在回路的(de)終點4號(hao)儀(yi)表(biao)處測量毫伏(fu)電(dian)壓，測量其他儀(yi)表(biao)的(de)操作方(fang)法也基本(ben)一致。

    根據測(ce)(ce)出的毫(hao)伏(fu)電壓(ya)(ya)與極(ji)(ji)性，就(jiu)能確(que)定回路(lu)接線(xian)(xian)是否(fou)正確(que)。回路(lu)接線(xian)(xian)接反(fan)(fan)，測(ce)(ce)得的毫(hao)伏(fu)電壓(ya)(ya)極(ji)(ji)性也將(jiang)是反(fan)(fan)的；回路(lu)接線(xian)(xian)錯串到其他儀表(biao)上或連(lian)接導線(xian)(xian)有故障，在終點將(jiang)測(ce)(ce)不到毫(hao)伏(fu)電壓(ya)(ya)。

    因(yin)此，查線(xian)(xian)(xian)時(shi)只需考(kao)慮起(qi)點(dian)和終點(dian)，即查線(xian)(xian)(xian)是越過所有中間接點(dian)，直接測試終點(dian)。起(qi)點(dian)和終點(dian)可(ke)以任意選擇，沒有圖紙的(de)場合可(ke)采用此方法判斷接線(xian)(xian)(xian)是否正(zheng)確。

    通常毫伏電(dian)壓的(de)(de)范圍為20-100mV，可根據回(hui)(hui)路的(de)(de)阻(zu)抗進行調整，目的(de)(de)就(jiu)是使回(hui)(hui)路對(dui)輸(shu)入的(de)(de)毫伏電(dian)壓呈高阻(zu)抗，將毫伏信號在回(hui)(hui)路中的(de)(de)損失減少。

    對兩線制電(dian)流回路，可(ke)以(yi)用小于4mA的電(dian)流信號(hao)源查線，在(zai)起點接入(ru)電(dian)流信號(hao)，在(zai)終點用數字萬用表測量負載(zai)電(dian)阻或輸(shu)入(ru)電(dian)阻兩端的電(dian)壓，也(ye)可(ke)以(yi)確定回路接線是(shi)否正確。
